Химические насосы ГХИ
|
 |

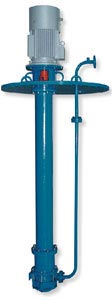

 Общее о вертикальных полупогружных насосах ГХИ
Вертикальные полупогружные химические насосы типа ГХИ - герметичные двухступенчатые, с осевым подводом перекачиваемой жидкости к рабочему колесу закрытого типа, центробежные насосы, с опорами вне перекачиваемой жидкости.
Производитель насосов - ЗАО "Гидрогаз". Нормативный документ, по которому производятся насосы типа ГХИ, ТДФА.062443.300ТУ.
Привод насосов ГХИ в агрегатах обеспечивают электроприводы.
Жидкости, перекачиваемые насосами ГХИ и их свойства
Химические насосы типа ГХИ используются для перекачивания (откачивания) из сливных и дренажных емкостей следующих видов растворов и жидкостей:
- агрессивные химические жидкости, среди которых - органические растворители, кислоты и щелочи;
- жидкости с токсичными свойствами;
- пожаровзрывоопасные жидкости и растворы;
- сжиженные газы;
- нефтепродукты.
Параметры перекачиваемых жидкостей приведены в таблице №1.
Таблица №1
| Показатели перекачиваемых жидкостей |
Параметры |
| температура жидкостей, в °С, в диапазоне, от и до |
- 40 ... +150 |
| плотность перекачиваемых жидкостей, в кг/м³, не более |
1850 |
| объемная концентрация твердых неабразивных включений в растворе, в %, не более |
0,5 |
| максимальный размер твердых включений, в мм, не более |
0,2 |
Техническое устройство полупогружных насосов ГХИ
Полупогружной центробежный насос типа ГХИ оснащается проточными деталями, изготовленными из различных видов сталей и сплавов.
Среди марок сталей: сталь 12Х18Н10Т, сталь 15Х18Н12С4ТЮ, сталь 10Х17Н13М3Т.
Из сплавов: сплав ХН65МВ, сплав 06ХН28МДТ.
Насосы, для очистки перекачиваемой жидкости от механических примесей и защиты подшипников скольжения от износа, комплектуются циклонным сепаратором или встроенным фильтром.
При оснащении агрегата ГХИ сепаратором допускается присутствие в перекачиваемой среде твердых неабразивных частиц в объемной концентрации до 3% и размером до 1,5 мм.
Глубина погружения насоса от 0,8 м до 6 м.
Приводы насосных агрегатов ГХИ - электродвигатели трехфазные асинхронные с короткозамкнутым ротором.
Насосы типа ГХИ характеризуются конструктивными особенностями:
- плита насоса и его погружная часть изготовлены с применением коррозионностойких сплавов;
- наличие в насосе герметичного неподвижного стакана, который служит для разделение рабочей полости насоса и окружающей среды;
- в насосе ГХИ полностью исключена возможность утечки;
- наличие системы постоянных магнитов NdFeB обеспечивает передачу крутящего момента;
- оснащение агрегата блоком пускозащиты (БПЗ) защищает электронасос от перегрузок;
- в насосе имеется возможность подвода чистой жидкости для охлаждения подшипников скольжения, размещенных за встроенным фильтром.
Технические параметры насосов ГХИ
на примере насоса ГХИ 25/50
- подача: 25 м³/час (диапазон от 17 до 34 м³/час);
- напор: 50 м (диапазон - 52 до 43 м);
- патрубок напорный: Ду-50, РУ-10 (16).
Для привода агрегата ГХИ 25/50 используется асинхронный двигатель.
|
|
