Габаритные размеры, чертеж насоса ГХИ

На рисунке 1 представлен чертеж на насос в модификации ГХИ с габаритными и присоединительными размерами.
На рисунке 2 эскиз на полупогружной вертикальный насос типа ГХИ.

Насос предназначен для перекачивания агрессивных химических жидкостей.

Привод агрегата - асинхронный электродвигатель.

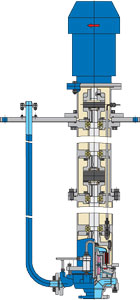

Рис.1 Чертеж вертикального насоса ГХИ

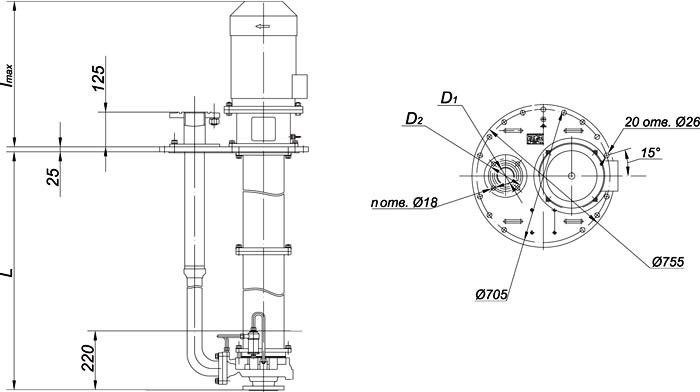

Рис.2 Эскиз полупогружного насоса ГХИ
